D BROAD 無人搬運車 AGV 無線充電裝置
D BROAD 無線充電裝置

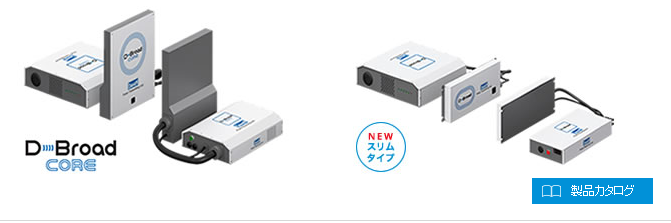

D-Broad AGV（無人搬送台車）用WIRELESS供電系統
實現AGV24小時連續稼動、提高工廠生產效率！
Slim type が新たにラインナップに加わり、小型のAGVにも対応。
特長
●些許位置偏移也不影響充電效率
即使送、受電線圈相距最大距離約40mm也能夠安定充電
●易於安裝
可簡單安裝於既有的AGV上
●使用大電流快速充電
支援各種蓄電設備，可快速充電(60A/30A)
●並聯接續提高蓄電量
支援堆高機等大型設備
●節能
活用電容器最大可達到26％節能效果
●解決有線、接觸式充電系統所帶來的問題：
觸電事故、火花而造成的工安意外等
構成
●些許位置偏移也不影響充電效率
即使送、受電線圈相距最大距離約40mm也能夠安定充電
●易於安裝
可簡單安裝於既有的AGV上
●使用大電流快速充電
支援各種蓄電設備，可快速充電(60A/30A)
●並聯接續提高蓄電量
支援堆高機等大型設備
●節能
活用電容器最大可達到26％節能效果
●解決有線、接觸式充電系統所帶來的問題：
觸電事故、火花而造成的工安意外等
構成
仕 様
 |
 |
 |
 |
|||||
| 相数 | 三相 | 三相 | 単相 | |||||
| 送電 ユニット |
定格入力周波数 | 50/60Hz | 50/60Hz | 50/60Hz | ||||
| 定格入力電圧 | 200/220V±10% | 200/220V±10% | 200/230V±10% | |||||
| 定格入力電力 | 4kW | 2kW | 1.3kW | |||||
| 所要電源容量 | 4.6kVA | 2.3kVA | 1.5kVA | |||||
| 定格力率 | 0.9以上 | 0.9以上 | 0.9以上 | |||||
| 質量 | 約7.5kg | 約7.5kg | 約5kg | |||||
| 外形寸法 （W×D×H） |
343×421×130mm
（突起含まず）
|
343×421×130mm
（突起含まず）
|
340×230×150mm
（突起含まず）
|
|||||
| 送電 コイル ユニット |
外形寸法 （W×D×H） |
290×66×396mm
（突起含まず）
|
380×38×150mm
（突起含まず）
|
190×45×155mm
（突起含まず）
|
||||
| 質量 | 約3kg | 約2.8kg | 約3.7kg | 約2kg | ||||
| 受電 ユニット |
出力電圧範囲 | 12～60V | 12～60V | 12～30V | ||||
| 最大出力電流 | 60A | 30A | 20A | |||||
| 質量 | 約4kg | 約2.5kg | 約1.6kg | |||||
| 外形寸法 （W×D×H） |
261×354×80mm
（突起含まず）
|
355×183×50mm
（突起含まず）
|
145×135×80mm
（突起含まず）
|
|||||
| 受電 コイル ユニット |
外形寸法 （W×D×H） |
290×66×396mm
（突起含まず）
|
380×38×150mm
（突起含まず）
|
170×45×100mm
（突起含まず）
|
||||
| 質量 | 約3kg | 約2.6kg | 約3.6kg | 約1.5kg | ||||
（オプション）
| 57F キャパシタユニット | 容量 | 57F | ||||||
| 出力電圧範囲 | 24V±10%または48V±10%単相 | |||||||
| 最大出力電流 | 67.2A（DC24V）、33.6A（DC48V ) | |||||||
| 質量 | 20kg | |||||||
| 外形寸法（W×D×H） | 260×346×284mm（突起含まず） | |||||||
| 171F キャパシタユニット | 容量 | 171F | ||||||
| 出力電圧範囲 | 24V±10%または48V±10% | |||||||
| 最大出力電流 | 67.2A（DC24V）、33.6A（DC48V） | |||||||
| 質量 | 40kg | |||||||
| 外形寸法（W×D×H） | 398×500×359mm（突起含まず） |
